Ultrasone generator met hoog vermogen

1. Introductie van ultrasone generator met hoog vermogen:

Deze ultrasone generator met hoog vermogen maakt gebruik van een onafhankelijk koelsysteem en een geïntegreerd bedradingsschema, inclusief voeding voor ultrasone generatoren, ultrasone HF-kabel, besturingssysteem en communicatiebus naar ultrasone generator enz.
Slechts 1 kast kan de hele ultrasone reinigingstank met hoog vermogen aandrijven. Eenvoudig te installeren, bedienen en onderhouden. High power ultrasone generator is zeer stabiel.
Wat nog belangrijker is, de ultrasone generator met hoog vermogen vermijdt de problemen die worden veroorzaakt door de plaatsing, bedrading en warmteafvoer van de generator in de conventionele oplossing. Deze ultrasone generator met hoog vermogen is ontwikkeld met de nieuwe technologie en met faseverschuiving over de volledige brug, constant vermogen, automatische frequentievolging en automatische impedantieverandering. Het kan het aanpassingsvermogen van de generator voor verschillende werkomstandighedenstabiliteit verder verbeteren.

2.High Power Ultrasone Generator Parameter（Specificatie¼‰

Ultrasone driver ideaal voor ultrasone toepassing
1-24 beweging ultrasone kastgenerator, volgens uw toepasselijke situatie om een ​​redelijk plan te plannen. Geef het transducermodel, de transducerhoeveelheid, de transducercapaciteit en de werkspanning op bij het plaatsen van de bestelling.
Als u geïnteresseerd bent in meer details en toepasbaarheid van de generator, neem dan contact met ons op via clangsonic.com

3. Krachtige ultrasone generatorfuncties en toepassing:

1. LCD-scherm op industrieel niveau dat het instellen van parameters en statusbewaking ondersteunt.
2. Afstandsbediening, aansluitbaar op PLC en goede HMI mens-machine interactie-interface
3. Hoogfrequente connector of CE-connector (VS, EU of standaardtype)
4. Volautomatische frequentieregeling, zelfaanpassende breedbandbereik en laadadaptief;
5. 19 inch netwerk standaard kast die maximaal 24 stuks PCB-module kan bevatten;
6. Times peak power-technologie die een beter reinigend effect heeft op hardnekkige vlekken.
7. Onafhankelijk moduleslotontwerp, plug-and-play;
8. Goed warmteafvoerontwerp om effectief te zorgen voor koeling van generatormodules en kast, interne bescherming voor overstroom, overspanning en kortsluiting.
9. Ultrasoon vermogen instelbaar en ultrasone frequentie, werkstroom enz. Kan leesbaar zijn, gemakkelijk geïntegreerd in bestaand systeem;
10. Veiligheidsbeschermingsmeting voor elke generatormodule
11. Intern sterk en zwak elektrisch geïntegreerd bedradingsschema, handig voor installatie ter plaatse;
12. Maximaal ultrasoon vermogen voor enkele PCB-module is 2000 W
13. Ondersteuning RS485 MODBUS RTU-communicatie, helpen bij het bouwen van industrials 4.0
14. 150 ° C-standaard voor inductieve transformatoren en vacuümimpregnatie wordt aangenomen voor draadpakket;
15. De printplaat is gemaakt van vier lagen 2OZ-koper en 40A-ontwerpstandaard voor het voedingsgedeelte
16. Condensator keurt WIMA, TDK-merk, 50A Infineon-eindbuis goed;
17. IGBT-technologie met volledige brugfaseverschuiving, ondersteunt dubbele frequentie-uitgang.
18. Frequentiebereikfunctie die standgolf effectief kan elimineren en ultrasone prestaties kan verbeteren.
19. Ondersteuning TU / TD PCB-installatie, automatische frequentie-tracking en constant vermogen;

4. Details Afbeeldingen

temp: temperatuur alarm indicatielampje
err: generatorfoutindicatielampje
aan/uit: ultrasone werkindicator

Achterpaneel
Laadconnector: aansluiten op ultrasone transducer
Voedingsconnector: aansluiten op de hoofdvoeding
DB15-interface: aansluiten op stuursignaaldraad:

Bedieningspaneel voor voeding
3-fase 5-draads sterverbinding wordt aanbevolen. De faselijnen en nullijn hebben koperdraad nodig met een diameter van maar liefst 16mm². De inlaatpoort van de voeding is gereserveerd op het achterpaneel van de kast, sluit de relevante draden aan op de poort.
Als er een bedieningsschakelaar op de voeding is aangesloten, gebruik dan een 100A/3P-miniatuurstroomonderbreker of een gegoten stroomonderbreker.

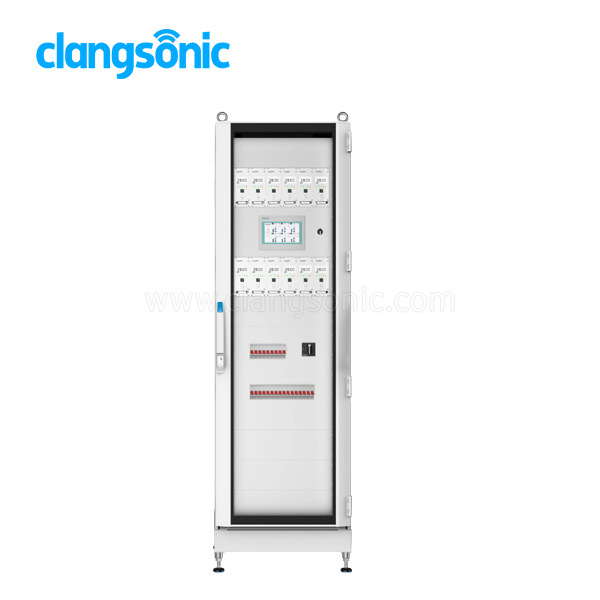

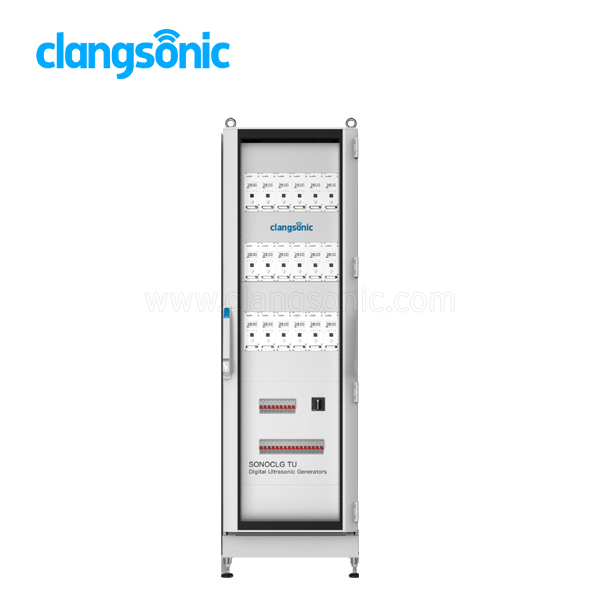

Voorpaneel kast
Deze HMI is geïnstalleerd in het midden van de voorkant van dit apparaat, gevoed door 24VDC.
De communicatiepoort is via RS485 verbonden met 24 stuks TU-printplaten. De status en parameters kunnen worden gecontroleerd

5. Bedrijfskwalificatie

6. Bezorgen, verzenden en serveren

Omdoos & houten kist & waterdichte tas en ander vereist pakket voor Clangsonic ultrasone generator;

7. Veelgestelde vragen

(1) Levertijd
Standaard producten kunnen binnen 7 werkdagen geleverd worden. Aangepaste producten zijn afhankelijk van het ontwerp, aangepaste producten zijn gebaseerd op de bestelhoeveelheid.
(2) Betaalmethode:
1. T/T
2. L/C
3. D/P
4. D/A
5. West Union
6. Paypal
7. MoneyGram
8. Borg:
(3) Garantie:
100% gloednieuw bij het verlaten van de fabriek. De verkoper garandeert de kwaliteit van de producten (exclusief slijtdelen) voor een periode van 2 jaar vanaf de datum van proefdraaien onder begeleiding van onze technicus. Als een kwaliteitsprobleem binnen de garantie valt, bieden we gratis reserveonderdelen of reparatieservice.
Clangsonic biedt 18 maanden garantie vanaf de fabrieksdatum bij normaal gebruik. De fabrikant is niet verantwoordelijk voor direct of indirect verlies, compensatie en reparatie als gevolg van onjuist gebruik, installatie, verkeerd gebruik of abnormale temperatuur, stof en corrosieve atmosfeer enz.
Hieronder vallen niet onder de garantie:
1. Cavitatie-erosie op ultrasone tank of oppervlak van transducer met duikvermogen, wat een normaal verschijnsel is tijdens ultrasone reiniging
2. Schade veroorzaakt door misbruik, onjuiste installatie, afwisseling, overbelasting of verwaarlozing van voorzorgsmaatregelen tijdens de garantieperiode, zal het apparaat worden gerepareerd of vervangen door een professional. Clangsonic behoudt zich het recht voor.
(4) Onze diensten
Er zijn meerdere ultrasone generatoren met enkele frequentie en meerdere frequenties beschikbaar, het model kan als referentie worden gebruikt en de ultrasone transducer met ander vermogen en frequentie kan worden aangepast aan uw specifieke gebruik of maat.
OEM, ODM en maatwerk
(5) Accepteert u maatwerk?
Ja, we hebben professionele R&D-teams om snel op uw speciale vereisten te reageren.
(6) Kunnen we de generator zelf afstemmen?
We stemmen de generator vóór de fabriek af op de optimale resonantiestatus. Het is de gebruiker verboden om de parameters te wijzigen zonder toestemming van Clangsonic. Ongeoorloofde wijzigingen kunnen de apparaten beschadigen of leiden tot onafstemming tussen de ultrasone generator en de ultrasone transducer. En ook deze vallen niet onder de garantie. Heeft u een vraag, neem dan contact met ons op.
